  제  목 : S101
  글쓴이 : 관리자      등록일 : 09-03-26 11:47     조회 : 3533

특징


재질

Outer Member

SCP-2

Inner Member

SCP-2

Retainer

EGI

Steel Ball

고탄소강(Grade60)

표면처리

상가전기아연도금


제품유형
- Single 슬라이드
- 2단 슬라이드
- 고정형
- Steel 슬라이드

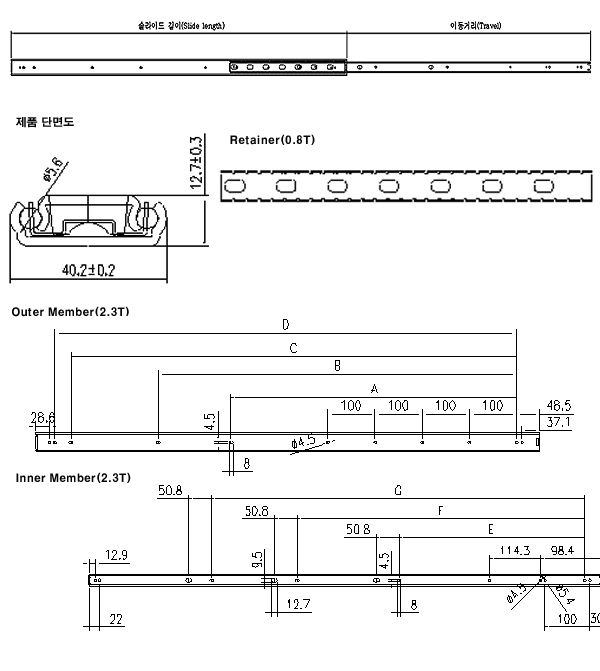

도면
치수


슬라이드 길이
(Slide length)

이동거리
(Travel)

적정하중
(Load rating)

레일무게
(Rail weight)

400-S101 Series 구멍위치(6"-24")

A

B

C

D

E

F

G

(inch)

±0.5(mm)

0.5(mm)

(kg/pair)

kg/1EA

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

12 304.8 228 80 0.5

·

·

·

 216.3

·

·

·
14 355.6 267 80 0.58

·

·

·

 267.1

·

·

·

16 406.4 304 79 0.67

·

·

·

 317.9

·

·

·

18 457.2 350 79 0.75

·

·

·

 368.7 279.5

·

·

20 508.0 376 78 0.84

·

·

·

 419.6 305.9

·

·

22 558.8 426 78 0.92

·

·

·

 470.3 356.5

·

·

24 609.6 452 77 1.0

·

·

·

 521.1 382.1

·

·

26 660.4 502 77 1.08

·

·

·

 571.9 407.5

·

·

28 711.2 528 76 1.17

·

·

·

 622.7 458.5

·

·

30

762.0

579

76

1.25

600

·

·

673.5

483.7

·

·

     P101
