  제  목 : D401
  글쓴이 : 관리자      등록일 : 09-03-26 13:45     조회 : 3747

특징


재질

Outer Member

SCP-2

Inner Member

SCP-2

Retainer

EGI

Steel Ball

고탄소강(Grade60)

표면처리

상가전기아연도금


제품유형
- Double 슬라이드
- 2단 슬라이드
- 고정형
- Steel 슬라이드

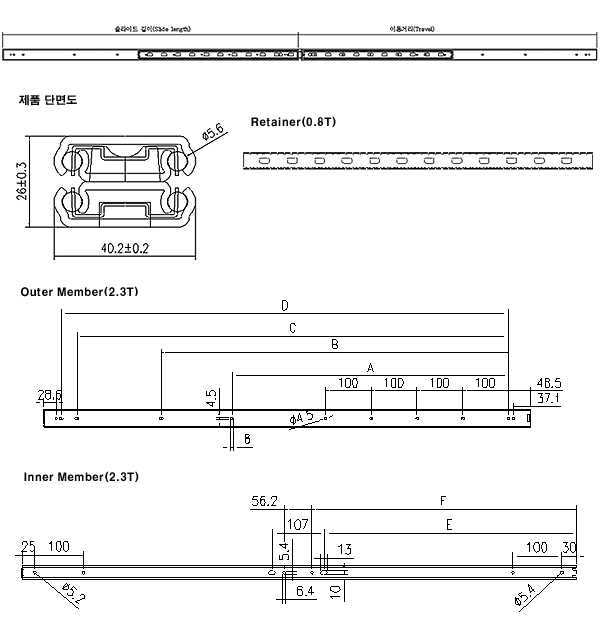

도면
치수


슬라이드 길이
(Slide length)

이동거리
(Travel)

적정하중
(Load rating)

레일무게
(Rail weight)

400-D401 Series 구멍위치(6"-24")

A

B

C

D

E

F

(inch)

±0.5(mm)

0.5(mm)

(kg/pair)

kg/1EA

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)
12 304.8 341 120 1.0

·

·

·

 216.3 98.9 124.3
14 355.6 392 118 1.17

·

·

·

 267.1 124.3 149.7
16 406.4 442 116 1.33

·

·

·

 317.9 149.7 175.1
18 457.2 493 114 1.50

·

·

·

 368.7 175.1 200.5
20 508.0 544 112 1.67

·

·

·

 419.5 200.5 225.9
22 558.8 594 110 1.84

·

·

·

470.3

 225.9 251.3
24 609.6 646 108 2.0

·

·

·

 521.1 251.3 276.7
26 660.4 696 106 2.17

·

·

·

 571.9 276.7 302.1
28 711.2 747 104 2.34

·

·

·

 622.7 302.1 327.5

30

762.0

798

102

2.51

600

·

··

 673.5

327.5

352.9

     P101
